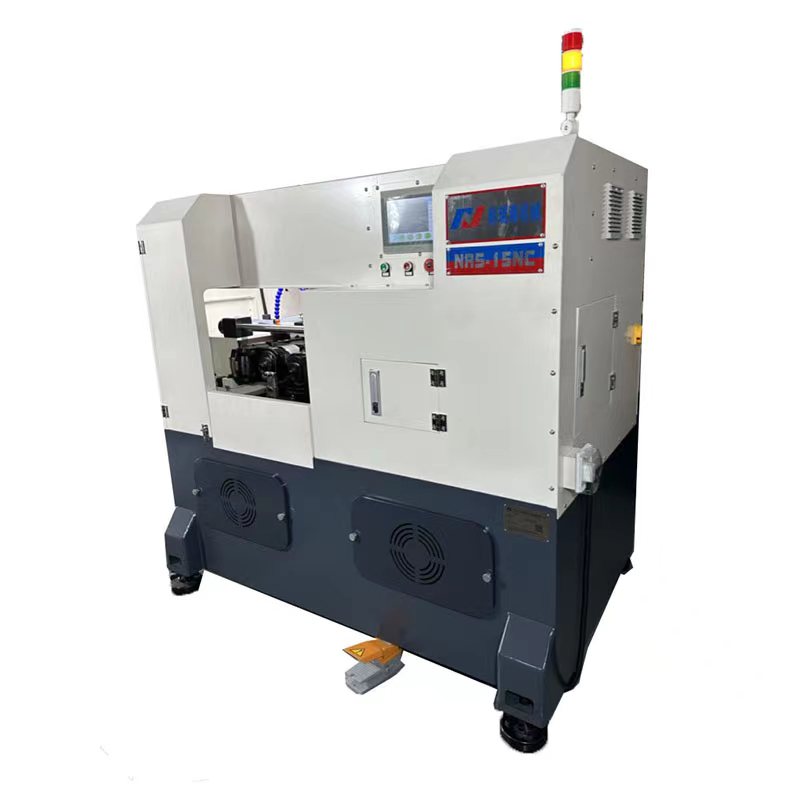

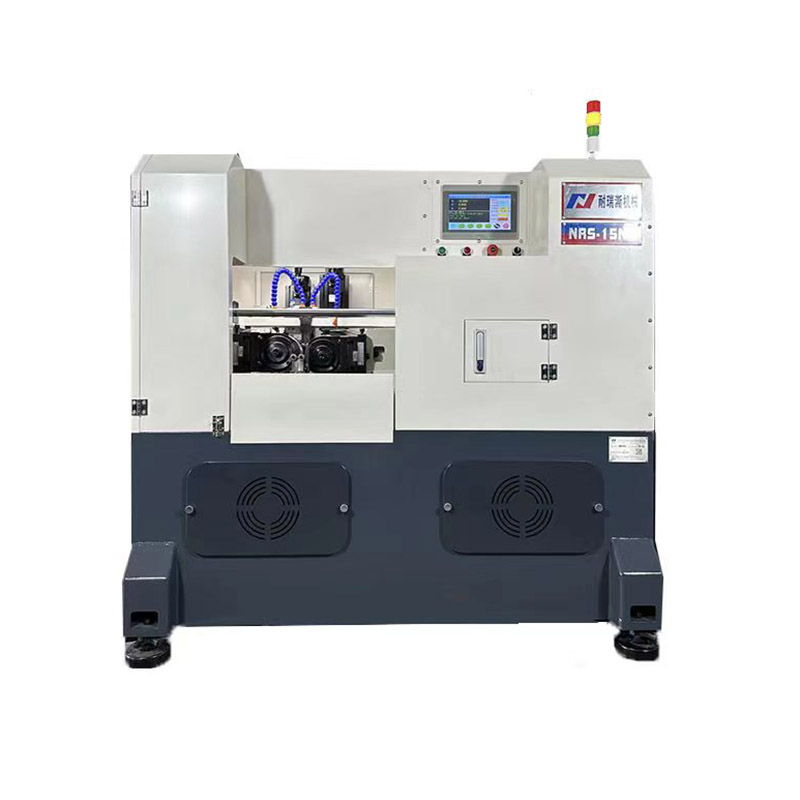

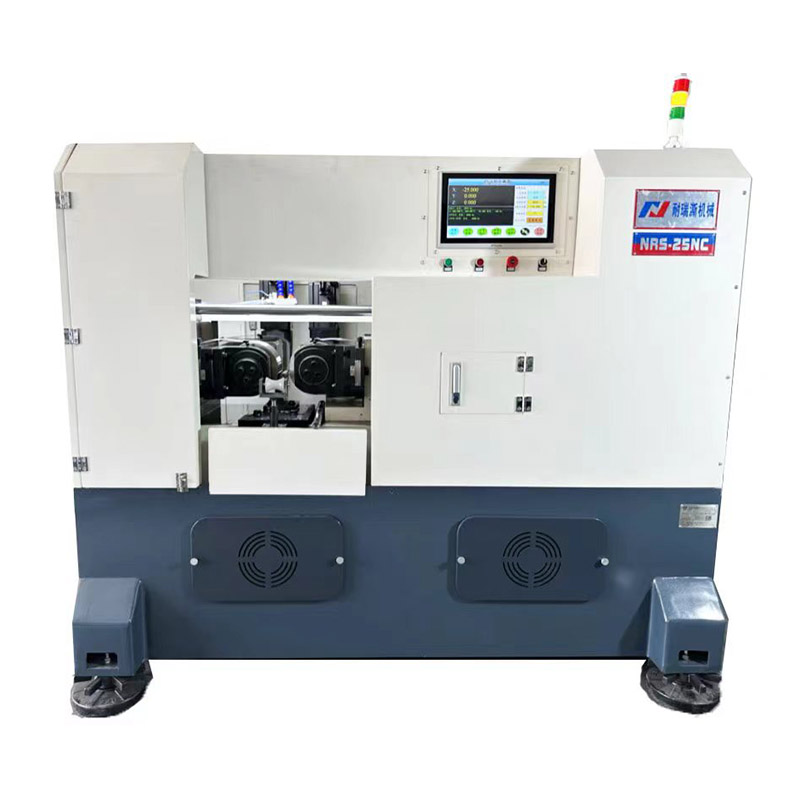

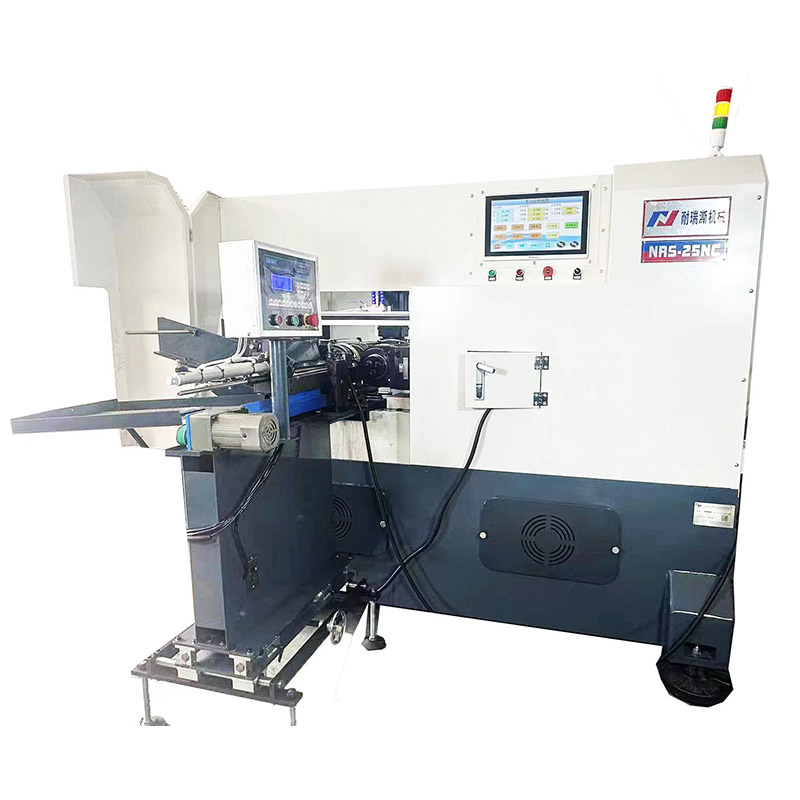

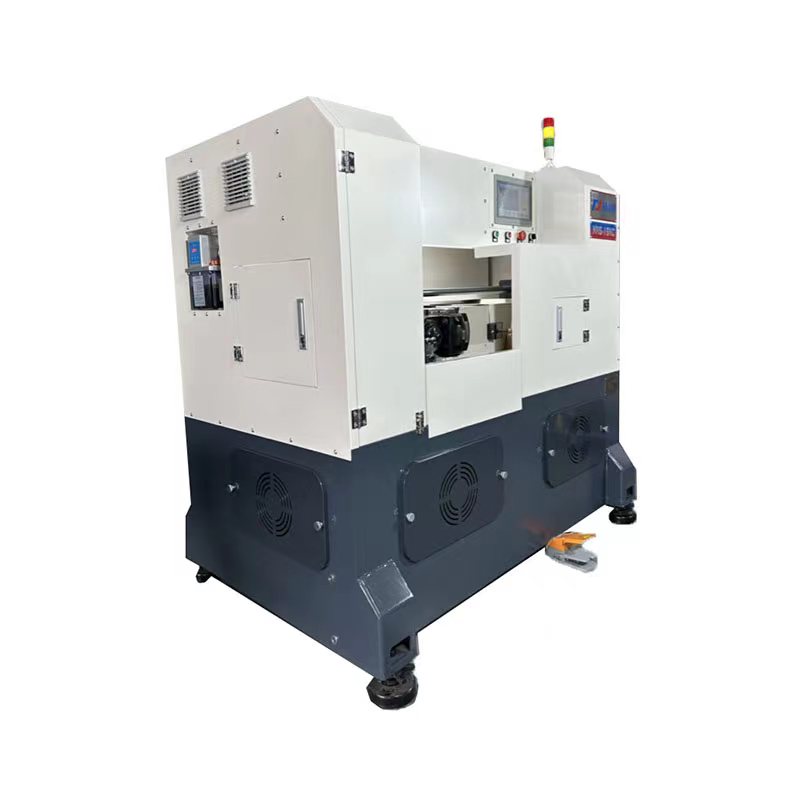

Mesin Rolling Servo-Motor CNC

Mesin Rolling Servo-Motor CNC

Aku, fitur utama mesin CNC benang benang iki:

   A. Kode model yaiku servo motor drive, 30stons output maksimal.

  B. Workpieces ing ngisor iki bisa ditindakake miturut jinis roller:

   1 .. [ing feed]: Digunakake benang triangle 55 ° lan 60 ° lan 60 ° CNC benang bisa ngolah bahan kerja:

       Diameter ≤φ80mm, pitch≤ 8.0mm, dawane maksimal 150mm

  2 ..

C. Fitur Struktural: Shafts roller didorong dening motor Servo, lan batang feed digulung dening motor servo

     Manik manik transfer transfer menyang feed.

D. Mesin rolling iki uga bisa ngolah macem-macem produk bentuk untu, kayata: untu cacing, untu trapezoid, bal

   Ngawut-awut, nggulung, nyusup, groove gulung, lsp. Kudu ditemtokake miturut permukaan gambar.

II, spesifikasi teknis:

 1. Diameter benang leres: φ3 ~ φ80mm

 2 .. Jarak Utas Rolling: 0,6 ~ 8.0mm

 3. Kacepetan Spindle: 10 ~ 60pm (Peraturan Kecepatan Secahu

 4. Diameter Wire Roller (Max): φ210mm, ukuran ukuran 20 * 8mm / mm.

 5. Diameter spindle spindle: φ75mm (h7)

 6. Jembar lan dawa saka roller kawat: paling dawa bisa digunakake kanggo 150mm, miturut panjaluk bahan kerja

 Kanthi, - spesifikasi umum umum 35, 40, 50, 60, 70, 100mm

  7. Jarak maksimal ing antarane rong spindles: 280mm

 8. Jarak minimal antarane rong spindles: 180mm

 9. Tekanan Rolling maksimal: 30ton

 10 .. Tenaga jaran Roller: 11kw

 11. Tenaga Pawarta Propulsion: 5.5kW

 12. Dhuwur saka lemah menyang pusat roller: 1050mm

 13. Wilayah lantai: 2100lm * 1600wm * 2100hmm

 14. Bobote net: 3200kg; Bobot Kasar: 3000Kg
